QIOS ONE STEEL: MODELO VERTICAL PARA COLGAR EN PARED Y FRONTAL DE ACERO INOXIDABLE
A continuación detallamos las partes y pasos a seguir para el montaje final del kiosco en el local del cliente.
¡ATENCIÓN!
El peso aproximado de la máquina es de unos 45-50kg e irá colgada en la pared.
Se recomienda la intervención mínima de dos personas para garantizar la seguridad del equipo y la integridad de la persona encargada del montaje.
Así mismo, se garantizarán las condiciones de resistencia de la superficie donde se vaya a ubicar el equipo y se utilizará la tornillería adecuada para soportar el peso en función del tipo de pared.
Se compone de dos partes unidas ambas por bisagras formando un conjunto único de apertura abatible.
1- CUERPO ANTERIOR:
Sobre el que va montada la bandeja monitor y que soporta los componentes electrónicos tales como pantalla, datáfono, impresora y lector QR.
2- CUERPO POSTERIOR:
Sobre el que va montada la bandeja eléctrica. Alberga el regletero PDU, la fuente de alimentación de la impresora y el módulo de LEDs laterales. Así mismo, los LEDs van ubicados también en este cuerpo.
Ambos cuerpos van fijados mediante bisagras (x2) y la apertura/cierre se realiza de forma abatible de derecha a izquierda.
La tapa trasera fijada al cuerpo posterior, dispone de 4 orificios que se usarán para colgar el equipo en la pared.
NOTA IMPORTANTE: Se suministran 4 tacos y 4 tornillos fischer de métrica 10x50S para colgar el equipo en la pared. Si se tienen dudas respecto a la resistencia de la pared, recomendamos el uso de tacos químicos.
INSTALACIÓN
Se realizarán 4 agujeros en la pared con broca de widia. Se colocarán los tacos y los tornillos suministrados. El equipo se cuelga sobre las cabezas de dichos tornillos mediante los orificios de la tapa trasera.

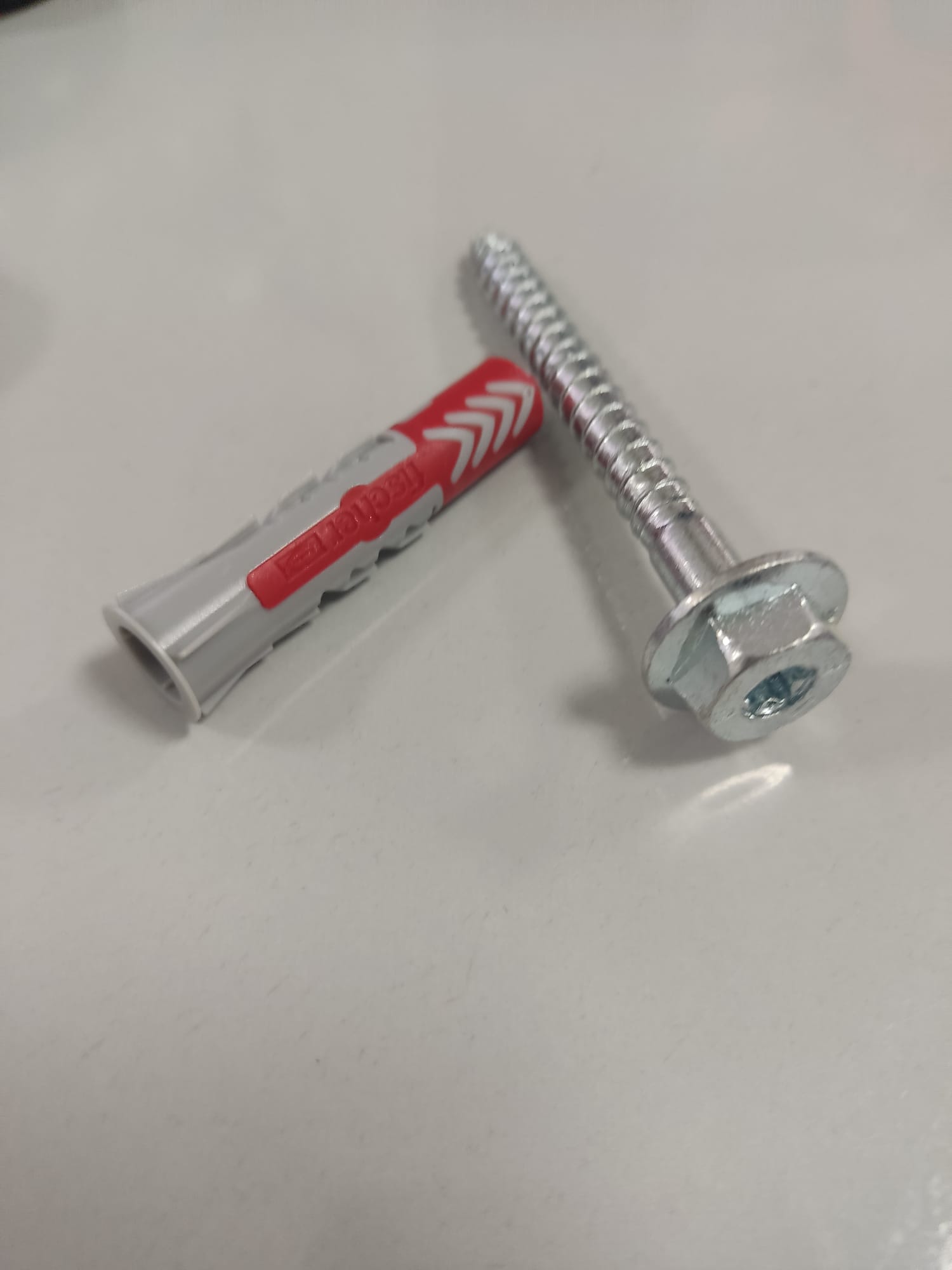

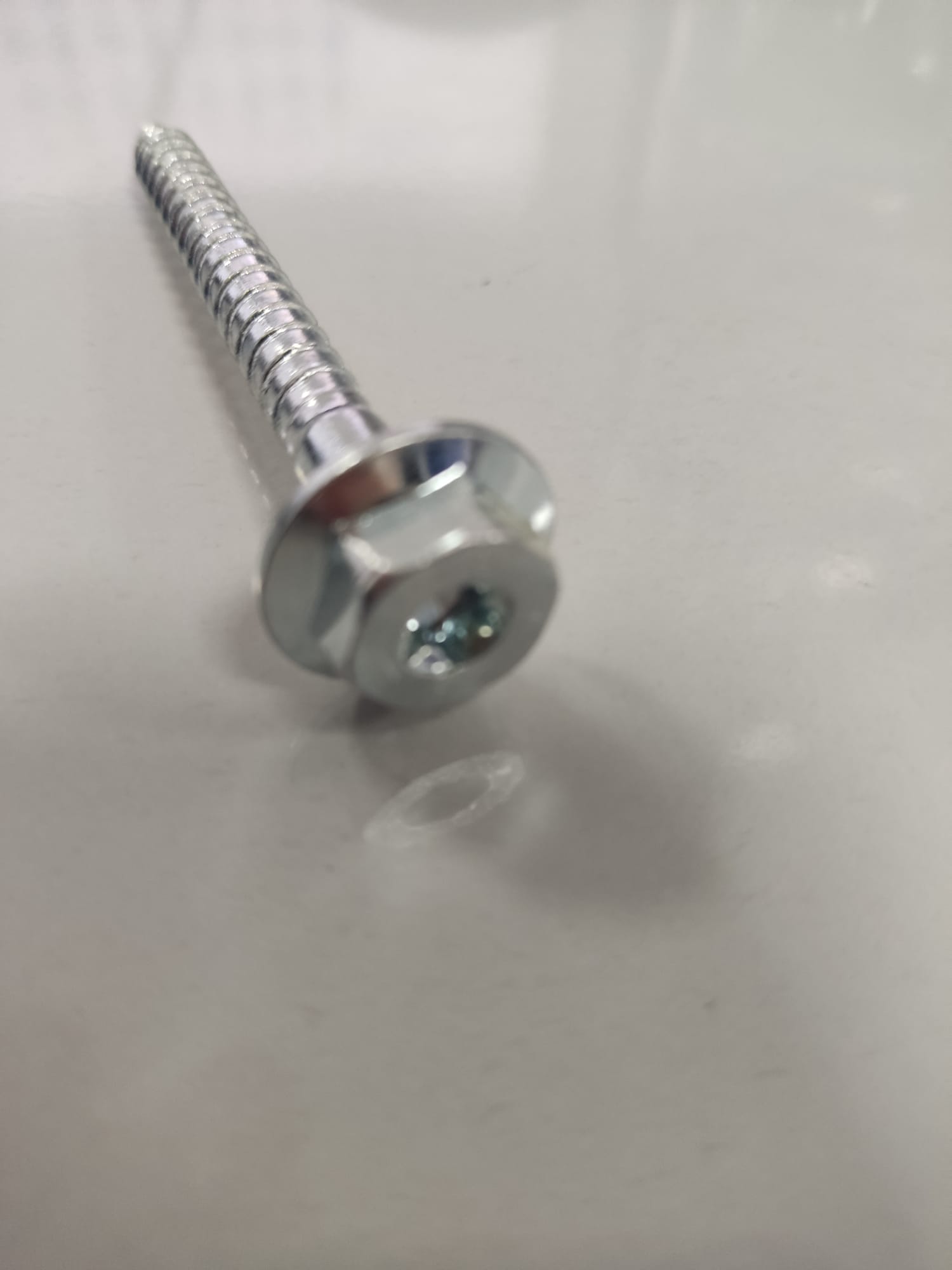

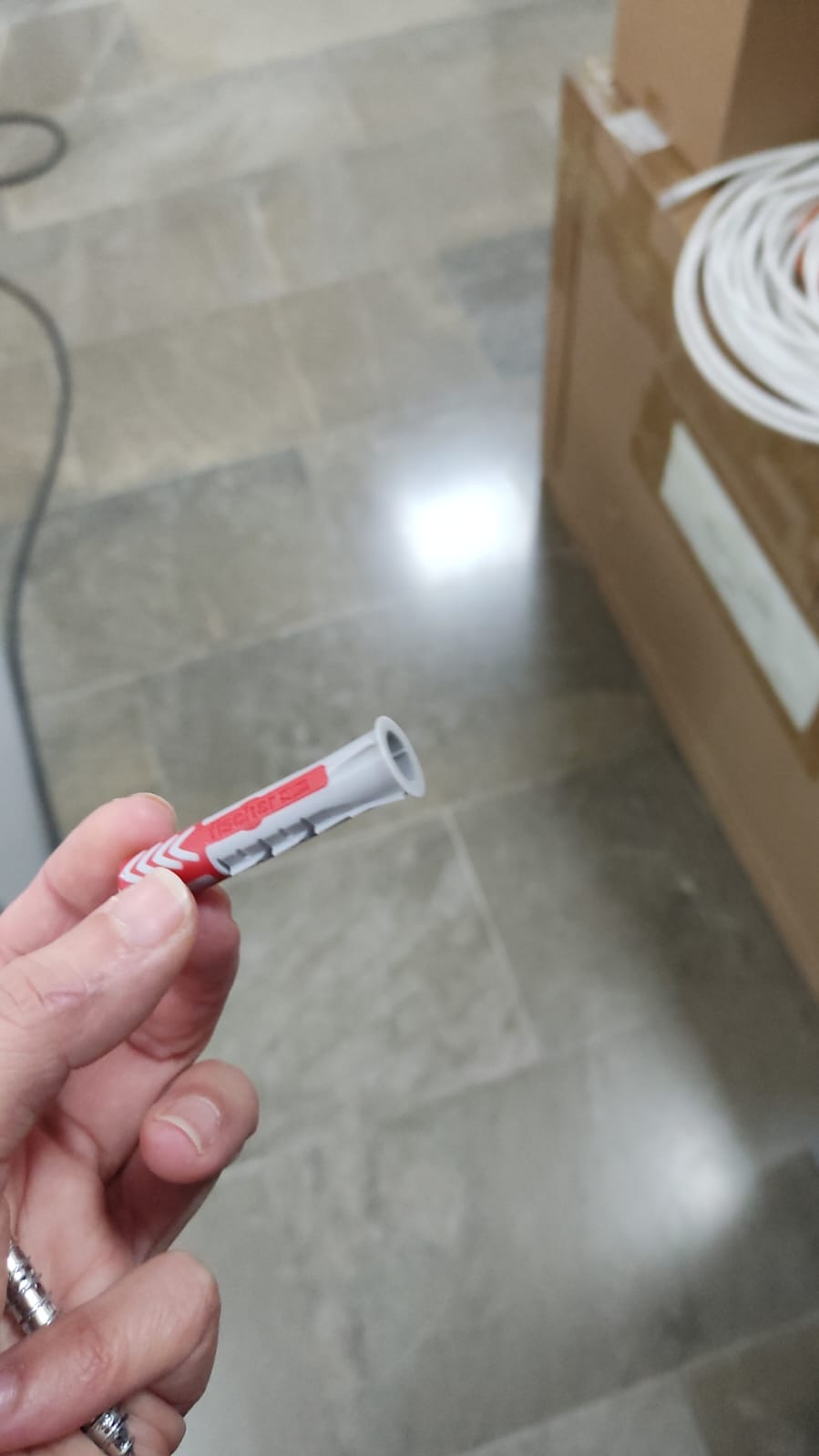

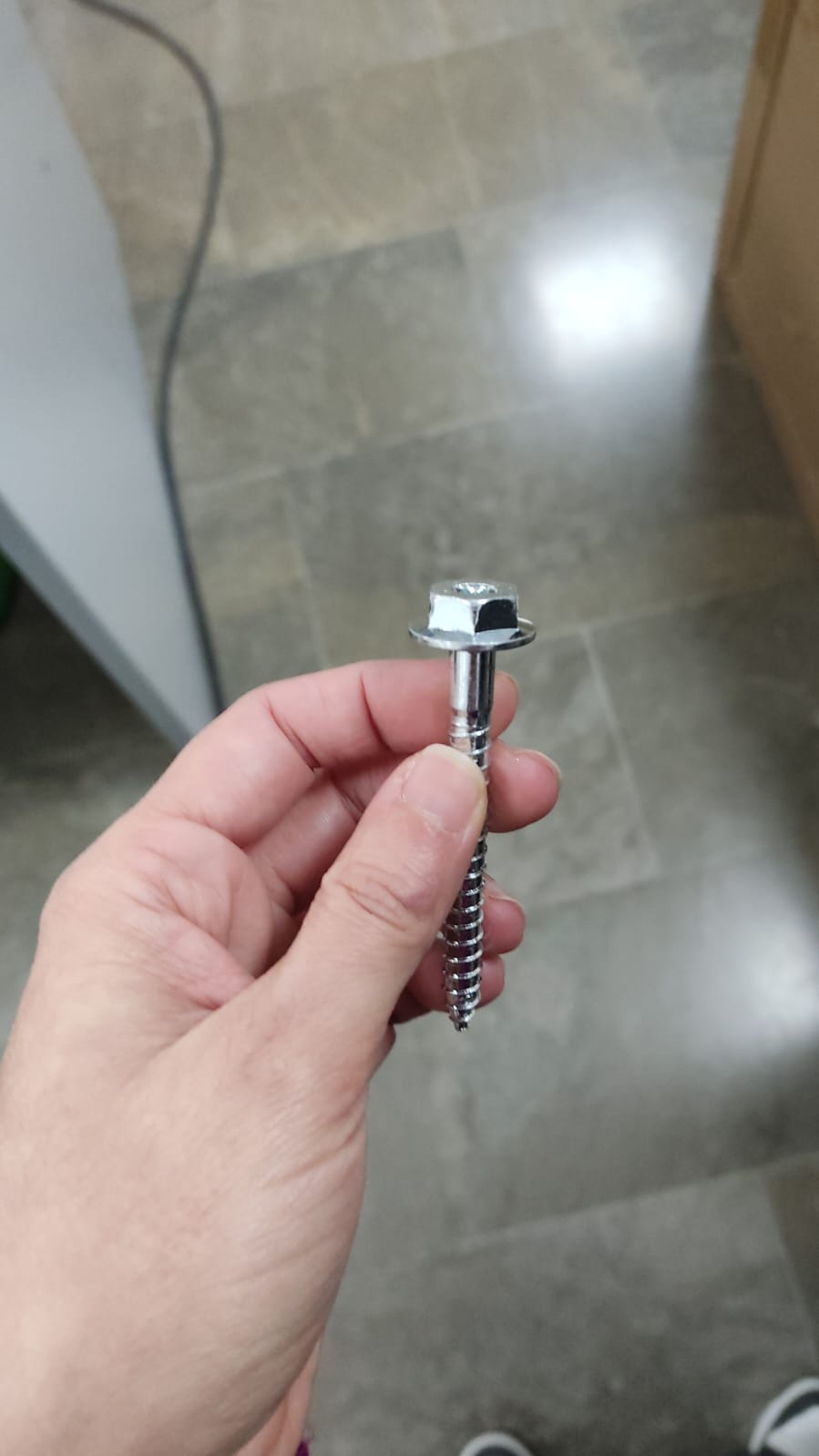

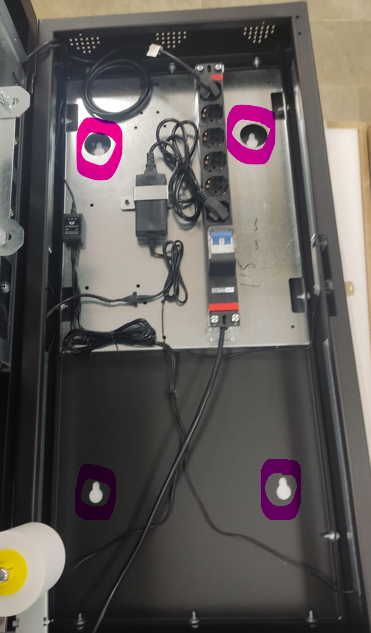

Vista de los elementos de sujeción y orificios de cuelgue.
En el lateral derecho del cuerpo posterior encontramos la cerradura del equipo, de apertura y cierre mediante giro.

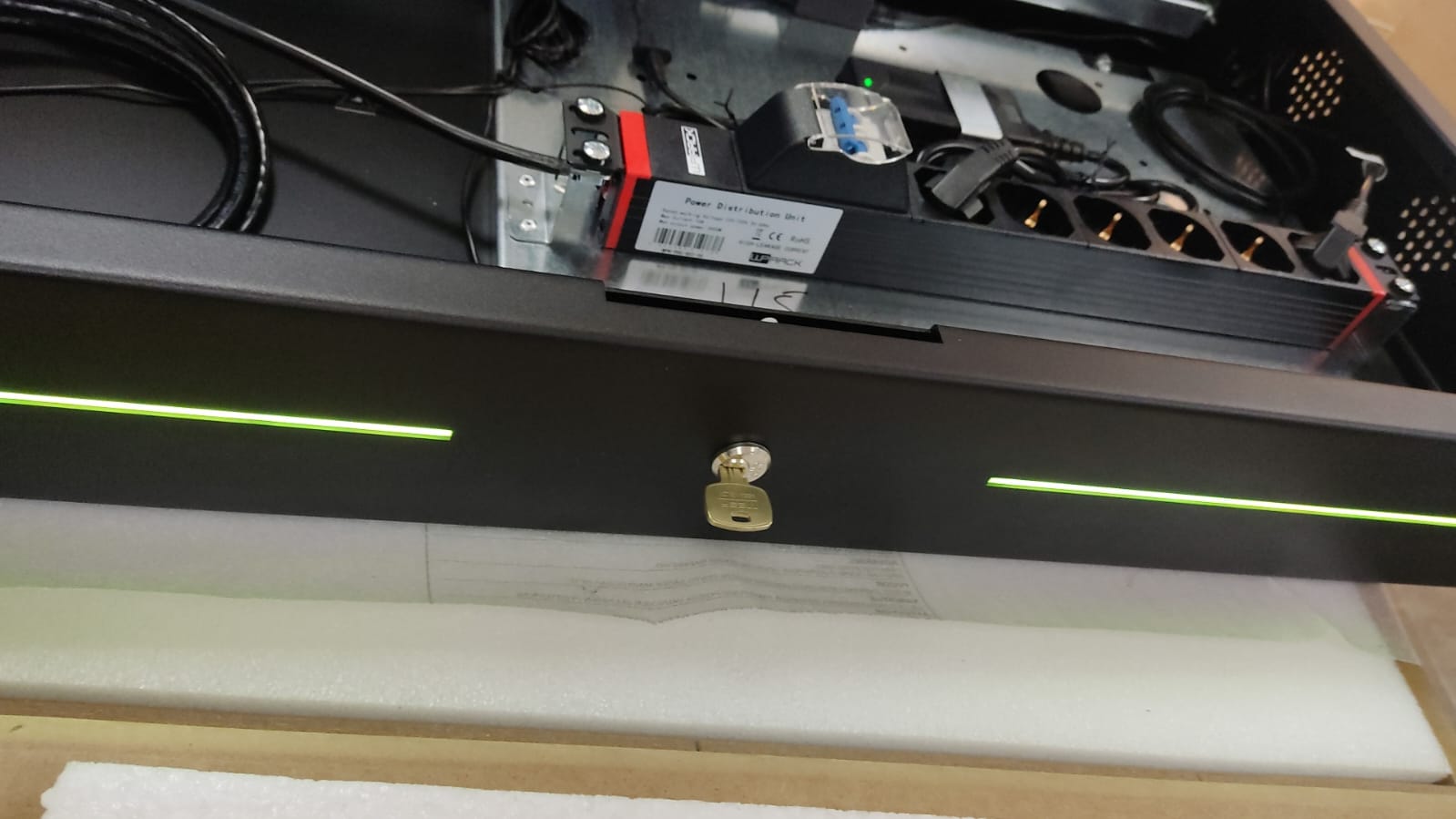

Vista de la cerradura y llave.
En la esquina inferior izquierda del cuerpo posterior del equipo, encontramos el orificio de salida para los cables de alimentación y red. Tanto el cable de alimentación como el de red, van finalizados y no es necesaria modificación o por parte del cliente.

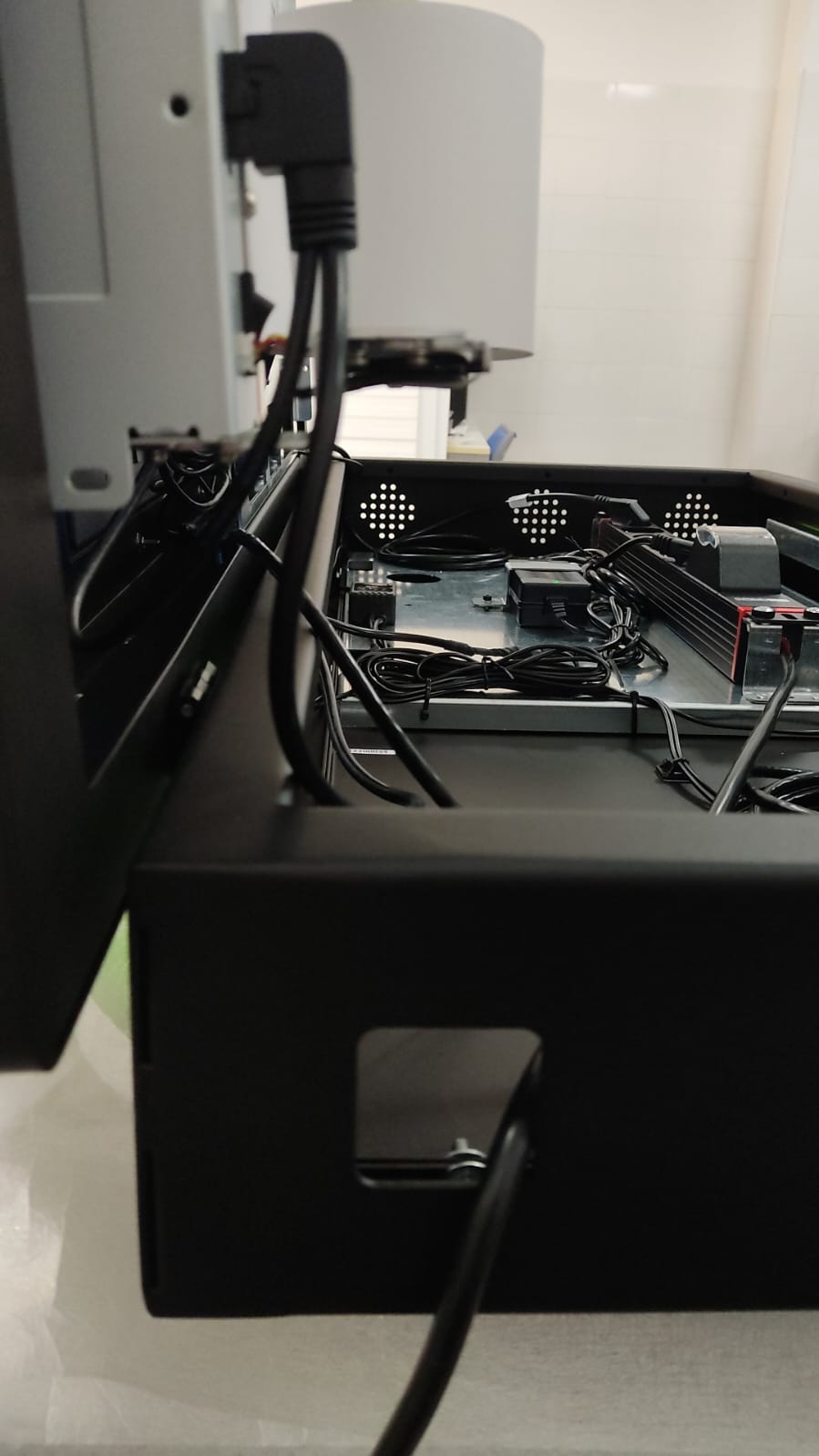

Vista de la salida de cableado.
BOLSITA DE MATERIALES ADJUNTA
Contiene:
4 tacos y 4 tornillos M10x50.
Mando a distancia módulo LEDs.
Pareja de llaves.
NOTA: Si el datáfono no se instala en taller sino en sede de cliente, se suministra también etiqueta para el datáfono, arandelas de ala estrecha y tornillos Allen M3 (x2) para la fijación del dispositivo.
La máquina también incluye:
Rollo de papel térmico (colocado en la impresora).
Pegatina licencia Windows 10.
Software incluido:
Windows 10 Pro con licencia.
Driver impresora térmica (instalado y marcada como predeterminada).
Navegador Google Chrome.
Carpeta configuración para la pasarela de pago ClearOne (incluye archivo CFG para la configuración de datos del cliente y driver correspondiente a dispositivo Verifone P200).
Anydesk instalado con contraseña y permiso de acceso desatendido para Soporte Técnico.
NOTA: El software puede variar ya que si el equipo es para cines, llevará instalada imagen ISO del sistema de ServiEntradas.
